カテゴリー分類example [Chapter 6-2]

カテゴリー分類example

今回は、shape fileの属性値を使ってカテゴリー分類をしてfeatureを色分けするexampleを作成します。元になるprogramは、カテゴリー分類example [Chapter 6-1]のex06に付け加えていきます。
再度書いておきますが、MapWinGISのカテゴリー分類の方法は

  1. ctNaturalBreaks
  2. ctUniqueValues → [Chapter 6-1]
  3. ctEqualIntervals
  4. ctEqualCount
  5. ctStandardDeviation
  6. ctEqualSumOfValues

の6通りできます。
enum tkClassificationTypeを参照のこと。

今回の[Chapter 6-2]では、カテゴリー分類example [Chapter 6-1]でctUniqueValuesのユニーク値を使ったカテゴリー分類をやったので、数値カテゴリー分類をやってみます。

Program Coding

今回は、カテゴリー分類example [Chapter 6-1]に若干designに付け加えます。
併せてカテゴリー分類のsetting formを作成します。

Form design

Main Form

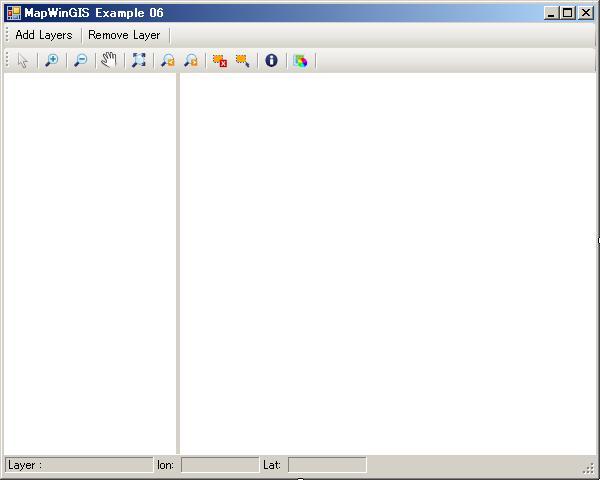

Main Form designはiconを使ってtoolbarにsettingします。
こんな感じ、

toolbar

カテゴリー分類のiconを追加します。

Categories set Form

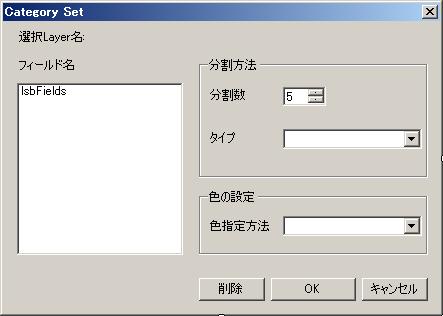

Main Formから呼び出すCategories set Form designはこんな感じ、

Categories set form

使っているcontrol類は、

  1. ListBox (選択したlayerのfield名)
  2. ComboBox (分類方法、色指定方法)
  3. NumiricUpDown (分割数)
  4. Bottun (実行、キャンセル、削除)

です。

Coding

それでは、Categories set form(Form2)からcodingを始めていきます。

数値カテゴリー分類の作成

カテゴリー分類example [Chapter 6-1]ではctUniqueValues分類を作成しましたが、これは主に文字列(例えばユニークなコードなど)に使用します。
数値カテゴリー分類は、文字列以外に使用します。
参考にするcodeはこのsampleを使ってみます。

数値カテゴリー分類のsubroutineは、

    Private Sub NumValueCategory()
        Dim fieldIndex As Integer = t_sf.Table.FieldIndexByName(SelectField)

        If fieldIndex = -1 Then Exit Sub

        Dim lColor = Convert.ToUInt32(RGB(Convert.ToInt32(Color.LightPink.R),
                                          Convert.ToInt32(Color.LightPink.G),
                                          Convert.ToInt32(Color.LightPink.B)))
        Dim hColor = Convert.ToUInt32(RGB(Convert.ToInt32(Color.LightGreen.R),
                                          Convert.ToInt32(Color.LightGreen.G),
                                          Convert.ToInt32(Color.LightGreen.B)))

        'creating classification
        t_sf.Categories.Generate(fieldIndex, ClassificationType, numClassification)
        t_sf.Categories.ApplyExpressions()

        ' applying colors
        Dim scheme As New ColorScheme()
        scheme.SetColors(lColor, hColor)
        t_sf.Categories.ApplyColorScheme(SchemeType, scheme)

        ' apply expresions should be called exlicitly
        t_sf.Categories.Caption = SelectField.ToString
        t_sf.Categories.ApplyExpressions()

    End Sub

NumValueCategoryの大まかな流れは、

  1. fieldIndexの取得
  2. Categories.Generateでカテゴリー分類
    1. 数値カテゴリー分類は、ClassificationTypeで定義したものを使用
    2. カテゴリー分割数は、numClassificationで定義したものを使用
  3. Categories.ApplyExpressions()でカテゴリー生成
  4. Categories.ApplyColorSchemeでcoloring設定

となります。
colorSchemeの設定については、Color Schemeを参照してください。
カテゴリー分類方法はCategories.Generateで行うので、sub UniqueValueCategoryと大して変わりませんよね。というか、ユニーク値では分割数を0にするですね。

カテゴリー分類を行う場合、必要な情報は、

  1. どのfieldを使うか?
  2. どの分割方法を使うか?
  3. 分割数は?
  4. 色指定方法は?

が必要になります。

これらをCategories Form上で作成すればOKですね。
上記の情報に見合ったcontrolを使います。

  1. lsbFields → ListBox
  2. cmbClassificationType → ComboBox
  3. nudClassfication → NumericUpDown
  4. cmbSchemeType → ComboBox

として作成し、propertyにsetして、eventを実装します。

Form load時

まずは、Form load時の実装ですが、その前に、

Imports AxMapWinGIS
Imports MapWinGIS

を忘れずに。

変数とオブジェクトの定義も、

    Public t_map As New AxMapWinGIS.AxMap
    Public t_sf As New MapWinGIS.Shapefile()
    Public t_legend As New LegendControl.Legend
    Public t_LayerHandle As Integer

    Private SelectField As String           '選択したフィールド名
    Private numClassification As Integer    '分割数
    Private ClassificationType As Integer   '分類方法番号
    Private SchemeType As Integer           '色分け方法番号

publicの定義は、Main Formから呼び出す際に使用します。

Form load時のcodeは、

    Private Sub Form2_Load(sender As System.Object, e As System.EventArgs) Handles MyBase.Load

        Dim i As Integer
        Dim strFieldName As String = ""
        Dim myField As MapWinGIS.Field

        'フィールド名を書き出す
        lsbFields.Items.Clear()
        For i = 0 To t_sf.NumFields - 1
            myField = t_sf.Field(i)
            strFieldName = myField.Name
            lsbFields.Items.Add(strFieldName)
        Next i

        '色指定方法
        cmbSchemeType.Items.Clear()
        cmbSchemeType.Items.Add("SchemeRandom")                 '=0
        cmbSchemeType.Items.Add("SchemeGraduated")              '=1
        cmbSchemeType.SelectedIndex = 0

        '分類方法タイプ
        cmbClassificationType.Items.Clear()
        cmbClassificationType.Items.Add("NaturalBreaks")        '=0
        cmbClassificationType.Items.Add("UniqueValues")         '=1
        cmbClassificationType.Items.Add("EqualIntervals")       '=2
        cmbClassificationType.Items.Add("EqualCount")           '=3
        cmbClassificationType.Items.Add("StandardDeviation")    '=4
        cmbClassificationType.Items.Add("EqualSumOfValues")     '=5
        cmbClassificationType.SelectedIndex = 2

    End Sub

な感じで実装します。
簡単なので説明不要ですよね。

lsbFields_SelectedIndexChanged event時

field名をSelectFieldに入れます。

    Private Sub lsbFields_SelectedIndexChanged(sender As System.Object, e As System.EventArgs) Handles lsbFields.SelectedIndexChanged
        SelectField = lsbFields.SelectedItem.ToString
    End Sub
cmbClassificationType_SelectedIndexChanged event時

ClassificationTypeにカテゴリー分類方法のindexを入れます。

    Private Sub cmbClassificationType_SelectedIndexChanged(sender As System.Object, e As System.EventArgs) Handles cmbClassificationType.SelectedIndexChanged
        ClassificationType = cmbClassificationType.SelectedIndex
    End Sub
nudClassfication_ValueChanged event時

numClassificationに分割数を入れます。

    Private Sub nudClassfication_ValueChanged(sender As System.Object, e As System.EventArgs) Handles nudClassfication.ValueChanged
        numClassification = Integer.Parse((nudClassfication.Value))
    End Sub
cmbSchemeType_SelectedIndexChanged event時

SchemeType に色指定方法のindexを入れます。

    Private Sub cmbSchemeType_SelectedIndexChanged(sender As System.Object, e As System.EventArgs) Handles cmbSchemeType.SelectedIndexChanged
        SchemeType = cmbSchemeType.SelectedIndex
    End Sub
Main Formのcodeing

カテゴリー分類のbutton(一番右端のicon)

カテゴリー分類のbutton click event発生時のcodingは、

    Private Sub ToolStripButton3_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton3.Click
        'set categories
        If AxMap1.NumLayers > 0 Then
            Dim frmCategory As New Form2()
            frmCategory.Label5.Text = "選択Layer名: " & Legend1.Map.LayerName(layerHandle)
            frmCategory.t_map = AxMap1
            frmCategory.t_legend = Legend1
            frmCategory.t_sf = AxMap1.get_GetObject(layerHandle)
            frmCategory.t_LayerHandle = layerHandle

            frmCategory.ShowDialog(Me)
        End If

    End Sub

Form2をfrmCategoryとして作成して、Form2のpublic宣言してるobject変数に入れます。

Programの実行

では、ex06を保存して実行してみましょう。

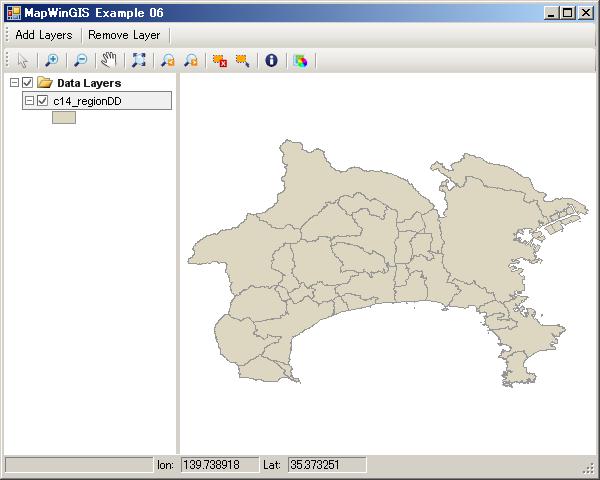

今回は、神奈川県のサンプルc14_regionDD.shpを読み込んで表示させます。c14_regionDD.shpは市町村人口と世帯数および人口密度を加えてものです。
神奈川県のサンプルshape file表示

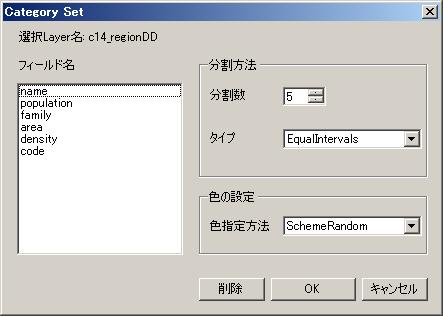

カテゴリー分類buttonをクリックして、カテゴリー分類の設定formを表示させます。
カテゴリー分類設定画面

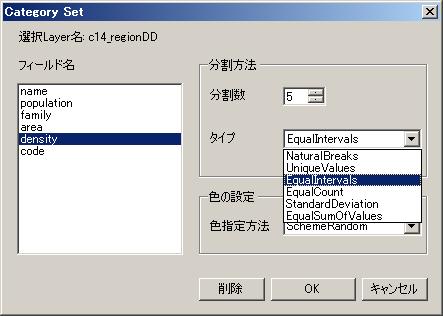

カテゴリー分類のcomboBoxから分類方法を決めます。
カテゴリー分類のcomboBoxから分類方法表示

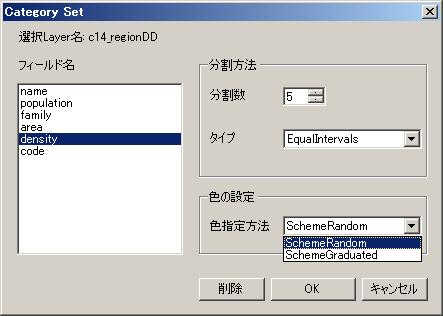

色指定方法のcomboBoxから分類方法を決めます。
色指定方法のcomboBoxから分類方法表示

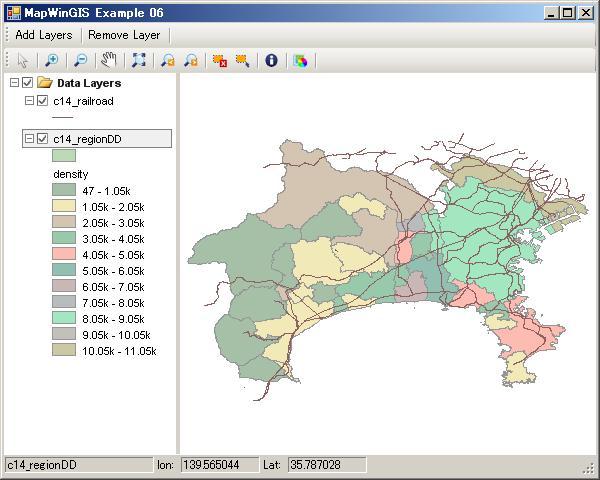

人口密度で10分割のカテゴリーに分類した結果です。
カテゴリー分類の表示例

カテゴリー分類の設定Formで削除button Clickでは、カテゴリーがresetされます。
いろいろな分類方法を試してみるのも良いですね。

今回のまとめ

だんだんとGISのソフトウェアっぽくなってきましたが、まだまだ、tutorialの1/3くらいと言うところでしょうか。
では、今回のまとめを

  1. 6種類のカテゴリー分類のcodeing実装を行いました。
  2. 別Formを作成して、カテゴリー分類を行いました。

vb.net2010だけでなく、C#でも、visual studio2008でも動作することができます。
簡単に自前のソフトウェアにちょっとしたGIS機能を付け加えるには良いと思います。
ex06のsource codeとshapefile dataを公開しますので、活用してください。
ただし、あくまでの自分用のサンプルですので、バグなどがある可能性が高いので、原文のままの使用は避けてください。
code

data

サンプルコードおよびサンプルデータを使って、お使いのPCの不具合が生じても一切責任は持てませんので、あくまでも自己責任にて使用してください。

最後に、Layerを選択して次の操作を行うことを忘れないように。

Exercise

今回のProgramを少し発展させて以下の項目を付け加えてみてください。

  1. カテゴリー設定のForm表示時に、defaultでは表示がresetされるますが、これをresetされずに現在表示している項目を表示するように変更してみる。
  2. カテゴリー設定のFormを参考に、個別属性値を別Formで表示できるようにする。
  3. カテゴリー設定のFormを参考に、featureの色分け指定も別Formで表示できるようにする。
  4. polyLine、pointについてもカテゴリー分類してみる。
