今回は、VectorデータのPolygonを用いたDissolve解析を作成してみます。
Dissolveは、対象とするPolygonの任意の属性値をもとに集約する機能です。空間解析について、ArcGIS Tipsにまとめられていますので、一読してください。

元になるprogramは、簡単なGeoProcessingのexample [Chapter 9-1]のex09に付け加えていきます。

Program Coding

今回は、簡単なGeoProcessingのexample [Chapter 9-1]に若干designを付け加えます。
併せてDissolve作成の設定formを作成します。
Dissolve作成の設定formの作成は、カテゴリー分類example [Chapter 6-2]のカテゴリー分類の設定formの作成と同様な方法で作成します。

Form design

Main Form

Main Form designはiconを使ってtoolbarにsettingします。ex09そのまんまですね。
こんな感じ、

ToolStripContainerを使って、ToolStripbarを追加しています。

呼び出すDissolve作成の設定formを次に作成します。

Dissolve作成の設定Form

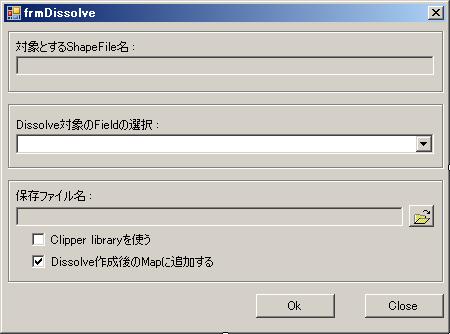

Main Formから呼び出すDissolve作成の設定Form designはこんな感じ、

Dissolve作成の設定Form

Coding

それでは、Dissolve作成の設定Form(frmDissolve)からcodingを始めていきます。
Dissolve作成で必要なデータは、

  1. 元になるShape file
  2. 属性値のField名
  3. 出力Shape file

が必要になります。

frmDissolve load時

まずは、参照の追加で、

  1. MapWinUtility.dll

を追加しておきます。

Objectをimportsして、変数などの定義をします。

Imports System.IO
Imports MapWindow.Interfaces
Imports System.Windows.Forms
Imports MapWinUtility

Public Class frmDissolve

    Public t_sf As New MapWinGIS.Shapefile()
    Public t_legend As New LegendControl.Legend

End Class

Form load時のcodeingは、

    Private Sub frmDissolve_Load(sender As System.Object, e As System.EventArgs) Handles MyBase.Load

        If Not t_sf Is Nothing Then
            txtLayerName.Text = t_sf.Filename

            If txtOutFileName.Text = "" Then
                txtOutFileName.Text = Path.GetDirectoryName(t_sf.Filename) & "" & _
                    Path.GetFileNameWithoutExtension(t_sf.Filename) & _
                    "_Dissolve.shp"
            End If
        End If

        PopulateFieldList(cmbField)
    End Sub

Dissolve解析に使用するShape fileはt_sfでMain formから受け渡されます。
また、出力Shapefile名もdefaultで”_Dissolve.shp”をつけるようにしておきます。
PopulateFieldList(cmbField)で、選択したShape fileのField名をComboBoxに入れます。

Dissolveの作成

Dissolve作成はOK buttonのclick eventに実装します。Codeは、

    Private Sub btnOk_Click(sender As System.Object, e As System.EventArgs) Handles btnOk.Click
        If txtLayerName.Text = String.Empty Then
            Logger.Msg("Layerが選択されていません。")
        ElseIf cmbField.Text = String.Empty Then
            Logger.Msg("Fieldが選択されていません。")
        ElseIf txtOutFileName.Text = String.Empty Then
            Logger.Msg("出力ファイル名が指定されていません。")
        ElseIf File.Exists(txtOutFileName.Text) Then
            Logger.Msg("選択したファイル名は既に存在します。" & vbCrLf & _
                       "他のファイル名に変更してください。")
        Else
            If Not t_sf Is Nothing Then
                Cursor.Current = Cursors.WaitCursor
                'Dissolve
                t_sf.GeometryEngine = IIf(chkUseClipper.Checked,
                                          MapWinGIS.tkGeometryEngine.engineClipper,
                                          MapWinGIS.tkGeometryEngine.engineGeos)

                Dim result As MapWinGIS.Shapefile
                result = t_sf.Dissolve(cmbField.SelectedIndex, False)
                If Not result Is Nothing Then
                    If Not result.SaveAs(txtOutFileName.Text, Nothing) Then
                        MapWinUtility.Logger.Msg(result.ErrorMsg(result.LastErrorCode))
                    End If
                    result.Close()
                    'Add Dissolve Shape file
                    If chkbxAddResults.Checked And
                        System.IO.File.Exists(txtOutFileName.Text) Then

                        Dim shpfile As New MapWinGIS.Shapefile

                        shpfile.Open(txtOutFileName.Text)

                        'add the shapefile to the map and legend
                        Dim handle As Integer = t_legend.Layers.Add(shpfile, True)

                        'set the layer name
                        t_legend.Map.LayerName(handle) =
                            System.IO.Path.GetFileNameWithoutExtension(shpfile.Filename)

                    End If
                    Cursor.Current = Cursors.Default
                    Me.Close()
                Else
                    MapWinUtility.Logger.Msg("ディソルブ作成に失敗しました。" & _
                                             vbNewLine & t_sf.ErrorMsg(t_sf.LastErrorCode))
                End If
            End If
        End If
    End Sub

Dissolveの作成の大まかな流れは、

  1. 変数類のチェック
  2. 基準となるFieldIndex
  3. Dissolve作成
  4. Dissolve Shape fileの保存と追加

となります。

Dissolveの作成のStatementは、
Dissolve(cmbField.SelectedIndex, False)です。

詳細は、MapWinGIS Activex GeoProcessingを参考にしてください。

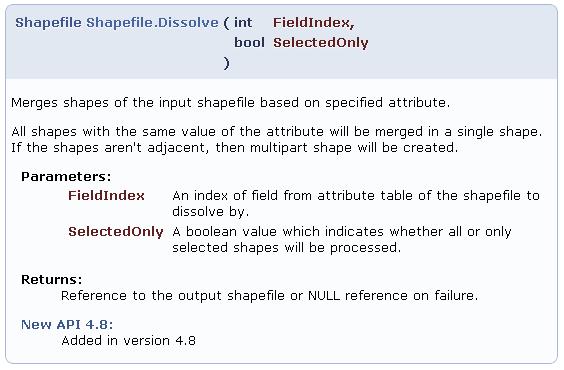

Dissolve作成を抜粋すると、
となっています。

また、Geometry engineを選択することもできるようです。
GeometryEngineの設定は、
となっています。

このDissolve作成の設定Formを次のMain Formから呼び出します。

Main Formのcodeing

Dissolve作成の設定のbutton

Dissolve作成の設定のbutton click event発生時のcodingは、

    Private Sub DissolveToolStripMenuItem_Click(sender As System.Object, e As System.EventArgs) Handles DissolveToolStripMenuItem.Click
        'set Dissolve
        If AxMap1.NumLayers > 0 And
            (Legend1.Layers(layerHandle).Type = MapWindow.Interfaces.eLayerType.PointShapefile Or
             Legend1.Layers(layerHandle).Type = MapWindow.Interfaces.eLayerType.LineShapefile Or
             Legend1.Layers(layerHandle).Type = MapWindow.Interfaces.eLayerType.PolygonShapefile) Then

            Dim frmDissolve As New frmDissolve()

            frmDissolve.Text = "ディソルブの作成:選択Layer名=[" & Legend1.Map.LayerName(layerHandle) & "]"
            frmDissolve.t_sf = AxMap1.get_GetObject(layerHandle)
            frmDissolve.t_legend = Legend1

            frmDissolve.ShowDialog(Me)
        End If
    End Sub

一応、Shape fileのtypeでチェックして、t_sfとt_legendのobjectを引き渡します。

Programの実行

では、ex092を保存して実行してみましょう。

今回は、神奈川県のサンプルc14_region.shpを読み込んで表示させます。c14_region.shpは神奈川県市区町村データでPolygonデータです。

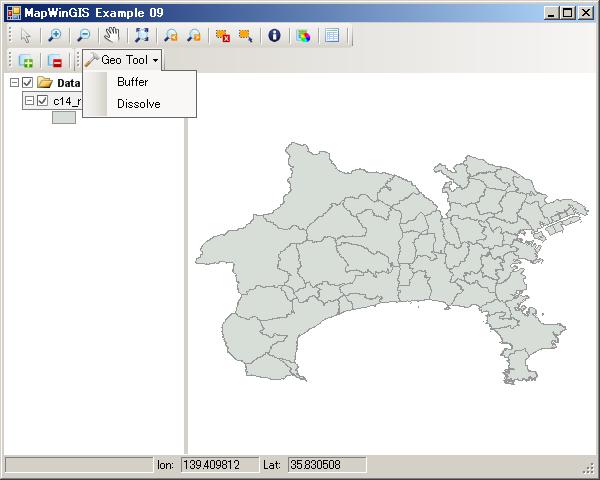

ツール→Dissolve表示させます。
Dissolve表示画面

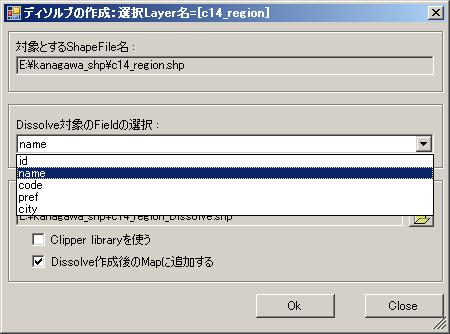

Dissolve作成formの表示して、Dissolve作成に使う属性値Fieldを選択します。
Dissolve作成formの表示

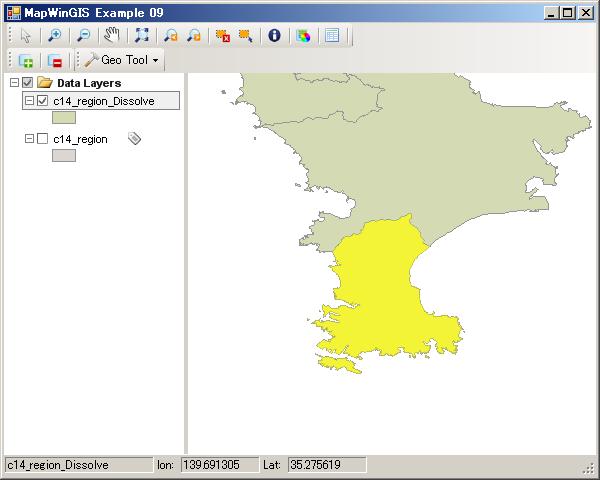

Dissolve作成後の、Map上に追加されて、三浦市を拡大した状態です。選択すると三浦市の島部分がマルチパートのpolygonとなっています。
Dissolve作成表示例

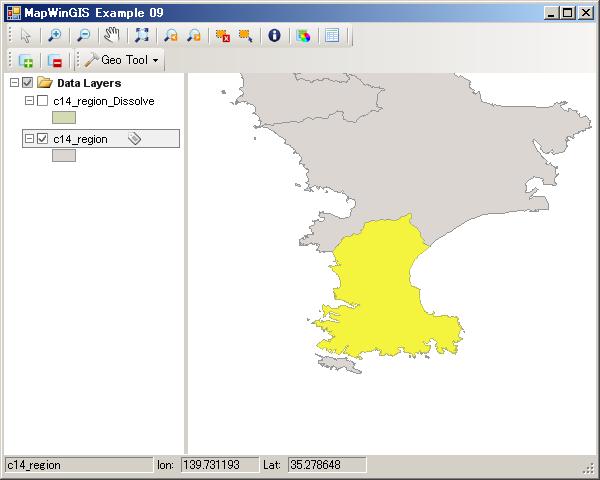

比較のため、Dissolve作成前の、三浦市を拡大した状態です。
Dissolve作成前の表示例

今回のまとめ

どうでしょうか? 簡単に作成できましたね。

では、今回のまとめを

  1. Dissolve作成のcodeingの実装を行いました。
  2. 別Formを作成して、Dissolve作成設定表示を行いました。

[Chapter 9]では後2回に分けて、他のよく使いそうなGeoProcessingの作成してみたいと考えています。空間検索と、Intersect、Clip、Unionなどを考えています。

vb.net2010だけでなく、C#でも、visual studio2008でも動作することができます。
簡単に自前のソフトウェアにちょっとしたGIS機能を付け加えるには良いと思います。
ex092のsource codeを公開しますので、活用してください。
ただし、あくまでの自分用のサンプルですので、バグなどがある可能性が高いので、原文のままの使用は避けてください。

サンプルコードおよびサンプルデータを使って、お使いのPCの不具合が生じても一切責任は持てませんので、あくまでも自己責任にて使用してください。

最後に、Layerを選択して次の操作を行うことを忘れないように。

Exercise

今回のProgramを少し発展させて以下の項目を付け加えてみてください。

  1. 選択したShape featureだけにDissolveできるようにcodeを追加する。
  2. 他のGeoProcessingに挑戦してみる。MapWinGIS Activex GeoProcessingを参考にしてください。
  3. Dissolve作成の元ファイルを、自由に選択できるようにComboBoxを配置して処理できるようにCodeを追加する。
