印刷と保存example [Chapter 8-2]

印刷と保存example

[Chapter 8-2]では、印刷機能について追加していきます。
印刷と保存example [Capter 8-1]のex08に追加していきます。

Program開発環境は、Visual Basic.NET 2010です。
Visual Sutdioの使い方は、一通り問題なく操作でき、一度はGUIのprogramを作成したことがある中級者を対象にしています。 したがって、vb.netの操作に関しては、端折ります。

Program Coding

印刷機能を追加するために、MapWindowのreportsオブジェクトを使います。
まずは、参照の追加で、MapWindowsInterface.dllを追加します。

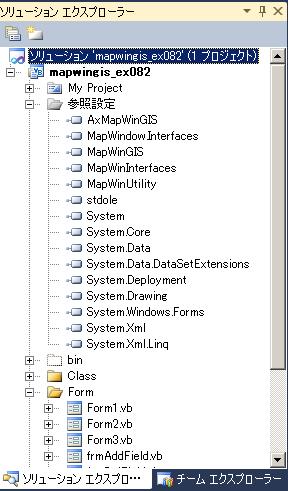

ソリューションエクスプローラ例

これで、準備OKです。

Form design

Main Form

Main Form designはiconを使ってtoolbarにsettingします。

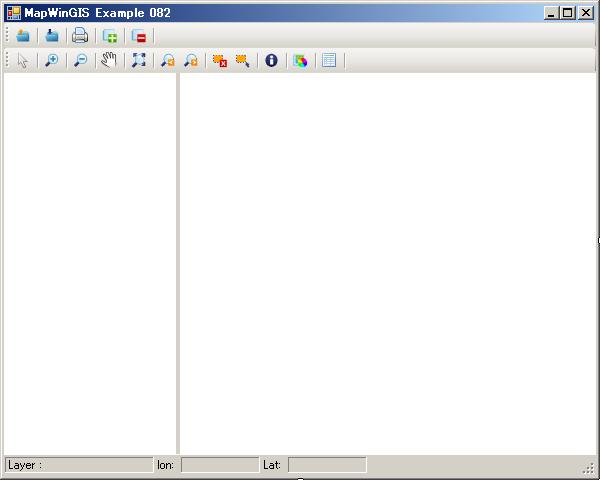

こんな感じ、

toolbar

印刷実行のiconを追加します。

Print Form

Main Formから呼び出すPrint Form designはこんな感じ、

Print Form

プリンター設定、プレビュー、印刷のそれぞれbuttonを配置します。

Coding

それでは、Print Formからcodingを始めていきます。

印刷実行の作成

印刷機能をはじめから実装するのは、面倒なので、MapWindowのreports機能を使うのですが、まず、そのオブジェクト構成をオブジェクトブラウザでreportsの確認をしておきましょう。

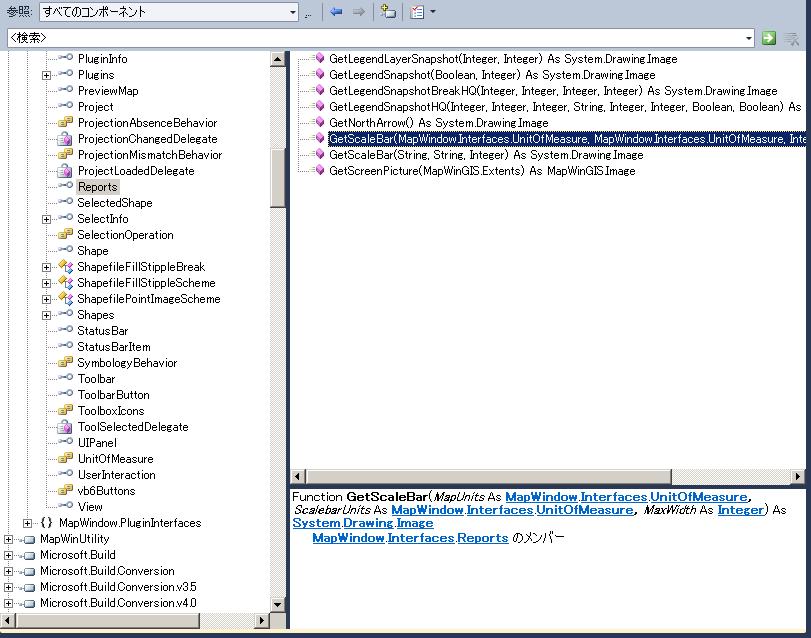

オブジェクトブラウザ表示

今回は、Mapだけを印刷するようにcodingします。
使用するのは、Function GetScreenPicture(BoundBox As MapWinGIS.Extents) As MapWinGIS.Imageです。
その他のFunctionは使用しないのですが、定義しておく必要があります。

まずは、Importsと変数宣言をしておきます。ついでにLoad時も実装しておきます。

Imports AxMapWinGIS
Imports MapWinGIS
Imports MapWindow
Imports MapWindow.Interfaces
Imports MapWinUtility

Public Class frmPrintOut
    Implements MapWindow.Interfaces.Reports

    Public t_map As New AxMapWinGIS.AxMap

    Private Sub frmPrintOut_Load(sender As System.Object, e As System.EventArgs) Handles MyBase.Load
        PrintDocument.DocumentName = "TEST"
        PrintDocument.DefaultPageSettings.Landscape = True
    End Sub

    ~~~
    ~~~
End Class

次に、先ほどのオブジェクトブラウザで確認したMapWindow Interfaces Reportに関するfunctionを実装します。

#Region "MapWindow Interfaces Report"
    Public Function GetNorthArrow() As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetNorthArrow
        Return Nothing
    End Function

    Public Function GetLegendSnapshot(ByVal LayerHandle As Integer, ByVal imgWidth As Integer) As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetLegendLayerSnapshot
        Return Nothing
    End Function

    Public Function GetLegendSnapshot2(ByVal VisibleLayersOnly As Boolean, ByVal imgWidth As Integer) As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetLegendSnapshot
        Return Nothing
    End Function

    Public Function GetLegendSnapshotHQ(ByVal LayerHandle As Integer,
                                     ByVal Width As Integer,
                                     ByVal Columns As Integer,
                                     ByVal FontFamily As String,
                                     ByVal MinFontSize As Integer,
                                     ByVal MaxFontSize As Integer,
                                     ByVal UnderlineLayerTitles As Boolean,
                                     ByVal BoldLayerTitles As Boolean) As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetLegendSnapshotHQ

        Return Nothing
    End Function

    Public Function GetLegendSnapshotBreakHQ(ByVal LayerHandle As Integer,
                                             ByVal Category As Integer,
                                             ByVal Width As Integer,
                                             ByVal Height As Integer) As System.Drawing.Image Implements Interfaces.Reports.GetLegendSnapshotBreakHQ

        Return Nothing
    End Function

    <CLSCompliant(False)> _
    Public Function GetScaleBar(ByVal MapUnits As MapWindow.Interfaces.UnitOfMeasure,
                                ByVal ScalebarUnits As MapWindow.Interfaces.UnitOfMeasure,
                                ByVal MaxWidth As Integer) As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetScaleBar
        Return Nothing
    End Function

    Public Function GetScaleBar(ByVal MapUnits As String,
                                ByVal ScalebarUnits As String,
                                    ByVal MaxWidth As Integer) As System.Drawing.Image Implements MapWindow.Interfaces.Reports.GetScaleBar
        Return Nothing
    End Function

    <CLSCompliant(False)> _
    Public Function GetScreenPicture(ByVal BoundBox As MapWinGIS.Extents) As MapWinGIS.Image Implements MapWindow.Interfaces.Reports.GetScreenPicture
        Try
            Return CType(t_map.SnapShot(BoundBox), MapWinGIS.Image)
        Catch ex As System.Exception
            MsgBox(ex.Message)
            Return Nothing
        End Try
    End Function

#End Region

使わないfunctionは戻り値がnothingでとりあえず作成しておきます。
t_map.SnapShot(BoundBox)がMap上のimageを作成している部分になります。

次にPrintDocumentのPrintPage eventの実装を行います。

PrintDocument_PrintPage event

mapのimageをBitmapに変換してそのbitmapの幅と高さを計算して、用紙に割り付けます。

    Private Sub PrintDocument_PrintPage(sender As System.Object, e As System.Drawing.Printing.PrintPageEventArgs) Handles PrintDocument.PrintPage
        'print map image document
        Dim cvter As New MapWinUtility.ImageUtils
        Dim MapImage As Drawing.Bitmap = CType(cvter.IPictureDispToImage(
                                   GetScreenPicture(t_map.Extents).Picture),
                                 Drawing.Bitmap)

        'get the drawing graphic
        Dim g As System.Drawing.Graphics = e.Graphics

        Dim DrawingWidth As Integer
        Dim DrawingHeight As Integer
        DrawingWidth = e.MarginBounds.Right - e.MarginBounds.Left
        DrawingHeight = (e.MarginBounds.Bottom) - (e.MarginBounds.Top)

        'calculate the image size
        Dim MapImageWidth As Integer
        Dim MapImageHeight As Integer
        If (MapImage.Width > MapImage.Height) Then
            If (MapImage.Width > DrawingWidth) Then
                MapImageWidth = DrawingWidth
                MapImageHeight = MapImage.Height - (MapImage.Width - DrawingWidth)
            Else
                MapImageWidth = MapImage.Width
                MapImageHeight = MapImage.Height
            End If
        ElseIf (MapImage.Height > MapImage.Width) Then
            If (MapImage.Height > DrawingHeight) Then
                MapImageHeight = DrawingHeight
                MapImageWidth = MapImage.Width - (MapImage.Height - DrawingHeight)
            Else
                MapImageWidth = MapImage.Width
                MapImageHeight = MapImage.Height
            End If
        End If

        'draw the mapImage
        Dim MapBounds As System.Drawing.Rectangle
        MapBounds = New Rectangle(CInt(e.MarginBounds.Left + (DrawingWidth - MapImageWidth) / 2),
                                  CInt(e.MarginBounds.Top + ((DrawingHeight - MapImageHeight) / 2)),
                                  MapImageWidth,
                                  MapImageHeight)
        g.DrawImage(MapImage, MapBounds)
    End Sub

    Private Function IPictureDispToImage(ByVal img As stdole.IPictureDisp) As System.Drawing.Image
        Dim cvter As New MapWinUtility.ImageUtils
        Return cvter.IPictureDispToImage(img)
    End Function

g.DrawImage(MapImage, MapBounds)でSystem.Drawing.Graphicsに作成します。

プリンター設定button

プリンター設定button click時のcodeは、

    Private Sub btnPrintProperties_Click(sender As System.Object, e As System.EventArgs) Handles btnPrintProperties.Click
        PrintDialog.Document = PrintDocument
        PrintDialog.ShowDialog()
    End Sub

な感じで作成します。

プレビューbutton

プレビューbutton click時のcodeは、

    Private Sub btnPreview_Click(sender As System.Object, e As System.EventArgs) Handles btnPreview.Click
        Try
            PrintPreviewDialog1.Document = PrintDocument
            PrintPreviewDialog1.Size = New Size(800, 600)
            PrintPreviewDialog1.ShowDialog(Me)
        Catch ex As System.Drawing.Printing.InvalidPrinterException
            MsgBox("プリンターが設定されていません。プレビューが表示できません。",
                   MsgBoxStyle.Exclamation, "プリンターエラー")
            Exit Sub
        Catch ex As System.Exception
            MsgBox(ex)
        End Try
    End Sub

な感じで作成します。

印刷実行button

印刷実行button click時のcodeは、

    Private Sub btnPrint_Click(sender As System.Object, e As System.EventArgs) Handles btnPrint.Click
        Try
            PrintDocument.Print()
            Me.Close()
        Catch ex As System.Drawing.Printing.InvalidPrinterException
            MsgBox("プリンターが設定されていません。",
                   MsgBoxStyle.Exclamation, "印刷エラー")
            Exit Sub
        End Try
    End Sub

な感じで作成します。

Main Formのcodeing

印刷実行のbutton

印刷実行のbutton click event発生時のcodingは、

    Private Sub ToolStripButton7_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton7.Click
        If AxMap1.NumLayers > 0 Then
            Dim pintform As New frmPrintOut
            pintform.t_map = AxMap1
            pintform.ShowDialog()
        End If
    End Sub

Programの実行

では、ex082を保存して実行してみましょう。

今回は、神奈川県のサンプルc14_regionDD.shpを読み込んで印刷実行画面を表示させます。

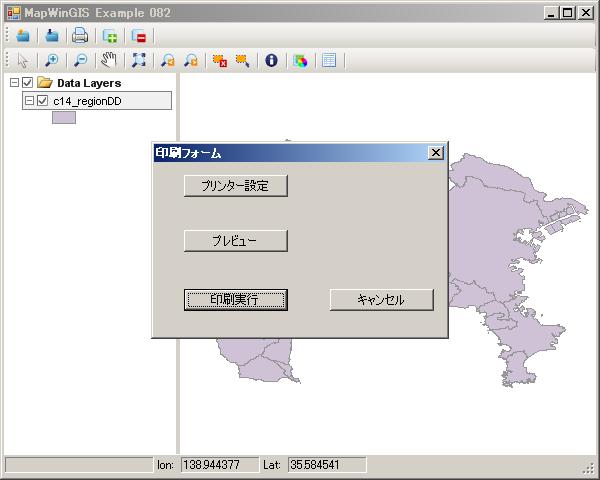

印刷実行画面表示

プリンター設定後、印刷実行画面からプレビュー表示させます。

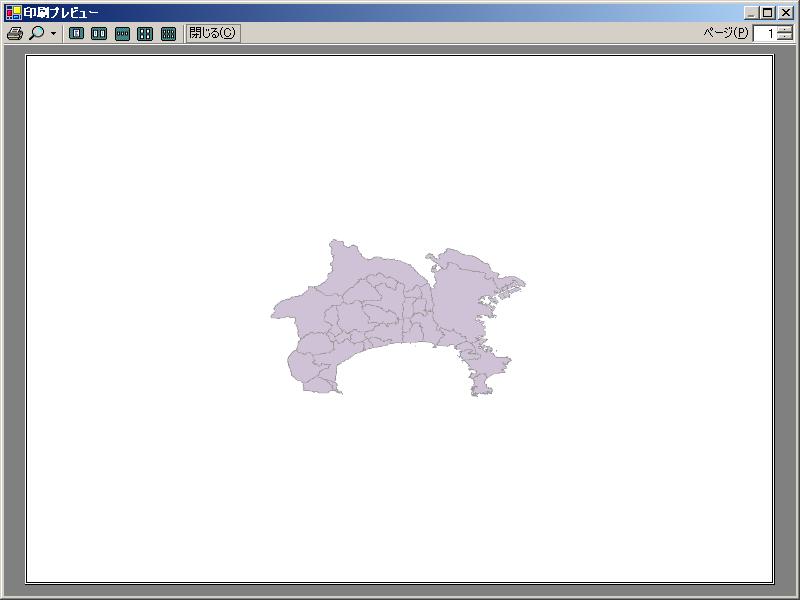

プレビュー表示画面例

今回のまとめ

では、今回のまとめを

  1. MapWindow.Interfacesを使って印刷の実装を行いました。

今回で[Chapter 8]は終わります。次回[Chapter 9]では、簡単なGeoProcessingを付け加えてみましょう。

vb.net2010だけでなく、C#でも、visual studio2008でも動作することができます。
簡単に自前のソフトウェアにちょっとしたGIS機能を付け加えるには良いと思います。
ex082のsource codeを公開しますので、活用してください。
ただし、あくまでの自分用のサンプルですので、バグなどがある可能性が高いので、原文のままの使用は避けてください。

サンプルコードおよびサンプルデータを使って、お使いのPCの不具合が生じても一切責任は持てませんので、あくまでも自己責任にて使用してください。

Exercise

今回のProgramを少し発展させて以下の項目を付け加えてみてください。

  1. 凡例やNorthArrowのあわせて印刷できるようにcodeを追加する。
