属性テーブルの表示example [Chapter 7-3]

属性テーブルの表示example

今回は、shape fileの属性値をDataGridView controlに表示するexample属性検索のメニューを付け加えていきます。
元になるprogramは、属性テーブルの表示example [Chapter 7-2]のex072に付け加えていきます。

Program Coding

さらに、[Chapter 7-2]でToolBarに追加してあります。

Form design

Main Form

Main Formの変更・追加はありません。
属性テーブルの表示example [Chapter 7-1]そのまんまです。

属性検索buttonで呼び出すQuery Formを1つ作ります。

Query Form

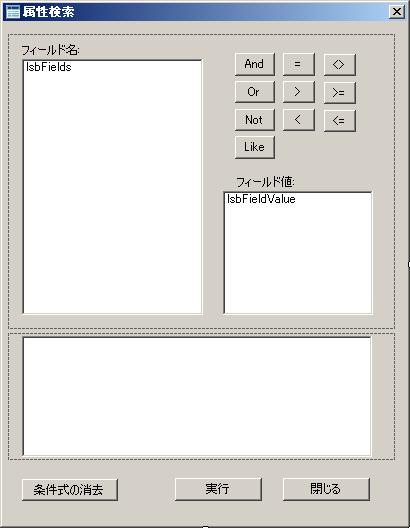

Attribute View Formの属性検索から呼び出すQuery Form designはこんな感じ、

Query Form

使用するControl類は、

  1. フィールド名を表示するListBox
  2. フィールドの値を表示するListBox
  3. 演算子のButton
  4. Queryを確認するTextBox
  5. Query条件式と実行のButton

です。

Coding

それでは、Query Formからcodingを始めていきます。

Query Form

まずは、属性検索のQuery FormのCodeは、

Imports AxMapWinGIS
Imports MapWinGIS

でdllをimportsします。
そして、変数を宣言します。

    Public t_map As New AxMapWinGIS.AxMap
    Public t_sf As New MapWinGIS.Shapefile()
    Public dgv As New DataGridView    '属性テーブルを表示しているDataGridView

    Private strQuery As String   'Query文の変数
Form Load時

Form Load時に初期化を行い、ListBoxのlsbFieldsにフィールド名を抽出します。

    Private Sub frmQuery_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
        Dim i As Integer
        Dim strFieldName As String = ""
        Dim myField As MapWinGIS.Field

        lsbFields.Items.Clear()
        For i = 0 To t_sf.NumFields - 1
            myField = t_sf.Field(i)
            strFieldName = myField.Name
            lsbFields.Items.Add(strFieldName)
        Next i

    End Sub

次に、lsbFieldsのitemをselectした場合とDouble Clickした場合のeventを実装します。
これは、

  1. itemをselectした場合 → 選択したフィールドの値をlsbFieldValueに表示させる。
  2. itemをDouble Clickした場合 → txtQueryに選択したフィールド名を入力させる。

ために必要となります。

lsbFields eventの実装

itemをselectした場合 → 選択したフィールドの値をlsbFieldValueに表示のCodingは、

    Private Sub lsbFields_SelectedIndexChanged(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles lsbFields.SelectedIndexChanged
        If Me.lsbFields.SelectedIndex >= 0 Then
            Dim itype As Integer = t_sf.Field(lsbFields.SelectedIndex).Type
            Me.greaterthan_op.Enabled = (itype <> 0)
            Me.greaterthanorequal_op.Enabled = (itype <> 0)
            Me.lessthan_op.Enabled = (itype <> 0)
            Me.lessthanorequal_op.Enabled = (itype <> 0)
            FieldValueSet(lsbFields.SelectedIndex)
        End If
    End Sub

    Private Sub FieldValueSet(ByVal fieldindex As Integer)
        '選択したフィールドから値を取得
        Dim m_sf As New MapWinGIS.Shapefile()
        m_sf.Open(t_sf.Filename)
        '重複値がないようにctUniqueValuesで値を取得する。
        m_sf.Categories.Generate(fieldindex, MapWinGIS.tkClassificationType.ctUniqueValues, 0)

        lsbFieldValue.Items.Clear()

        For rowCount As Integer = 0 To m_sf.Categories.Count - 1
            lsbFieldValue.Items.Add(m_sf.Categories.Item(rowCount).Name)
        Next rowCount
        m_sf.Categories.Clear()
        m_sf = Nothing

    End Sub

itemをDouble Clickした場合 → txtQueryに選択したフィールド名を入力のcodingは、

    Private Sub lsbFields_DoubleClick(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles lsbFields.DoubleClick
        add2Query("[" & Me.lsbFields.SelectedItem & "]")
    End Sub


    Private Sub add2Query(ByVal text As String)
        If Me.txtQuery.Text = "" Then
            Me.txtQuery.Text = Me.txtQuery.Text & text
        Else
            Me.txtQuery.Text = Me.txtQuery.Text & " " & text
        End If

        Me.txtQuery.Focus()
        Me.txtQuery.AppendText("")
        ' Unselect the added text:
        Me.txtQuery.Select(Me.txtQuery.TextLength, Me.txtQuery.TextLength)
    End Sub

ここで、フィールド名は必ず[]で囲みます。

次に、ListBoxのlsbFieldValueのフィールド値をDouble Clickした時のeventを実装します。

lsbFieldValue Clickの実装

lsbFieldValueのフィールド値をDouble Clickした場合、lsbFieldsのDouble Clickと同様にtxtQueryに選択したフィールド値を入力させます。

    Private Sub lsbFieldValue_DoubleClick(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles lsbFieldValue.DoubleClick
        If t_sf.Field(lsbFields.SelectedIndex).Type = FieldType.STRING_FIELD Then
            add2Query(Chr(34) & Me.lsbFieldValue.SelectedItem.ToString.Trim & Chr(34))
        Else
            add2Query(Me.lsbFieldValue.SelectedItem.ToString.Trim)
        End If
    End Sub

ここでは、FieldのtypeがString型の場合はChr(34)で記号を追加するようにしています。
String型のFieldの場合は、必ずで囲みます。

次に演算子、and,or,+,=…などのbuttonをClickした場合の実装を行います。

演算子(Operation)Button Clickの実装

演算子、and,or,+,=…などのbuttonをClickした場合のCodingは、

    Private Sub and_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles and_op.Click
        add2Query(" And ")
    End Sub

    Private Sub equals_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles equals_op.Click
        add2Query(" = ")
    End Sub

    Private Sub notequal_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles notequal_op.Click
        add2Query(" <> ")
    End Sub

    Private Sub or_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles or_op.Click
        add2Query(" Or ")
    End Sub

    Private Sub greaterthan_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles greaterthan_op.Click
        add2Query(" > ")
    End Sub

    Private Sub greaterthanorequal_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles greaterthanorequal_op.Click
        add2Query(" >= ")
    End Sub

    Private Sub not_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles not_op.Click
        add2Query(" Not ")
    End Sub

    Private Sub lessthan_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles lessthan_op.Click
        add2Query(" < ")
    End Sub

    Private Sub lessthanorequal_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles lessthanorequal_op.Click
        add2Query(" <= ")
    End Sub

    Private Sub like_op_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles like_op.Click
        add2Query(" Like ")
    End Sub

Subroutine add2Queryに文字列を加えていきます。

次に、実行のButtonをClickした場合の属性検索を実装します。

 属性検索の実行

属性検索の実行ButtonをClickした場合のCodingは、

    Private Sub Apply_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Apply.Click
        strQuery = Me.txtQuery.Text
        Me.lblNumFoundRows.Text = "抽出中 ..."

        t_sf.SelectNone()

        Dim objResult As Object = Nothing
        Dim [strError] As String = ""
        If t_sf.Table.Query(strQuery, objResult, [strError]) Then
            Dim shapes As Integer() = TryCast(objResult, Integer())
            Me.lblNumFoundRows.Text = String.Format("{0} shape(s) が見つかりました.", shapes.Length)
            If shapes IsNot Nothing Then
                For i As Integer = 0 To shapes.Length - 1
                    t_sf.ShapeSelected(shapes(i)) = True
                Next
            End If

            'mapのfeature選択
            t_map.Redraw()

            'Form3.DataGridView1のrow選択
            For n As Integer = 0 To t_sf.NumShapes - 1
                If t_sf.ShapeSelected(n) = True Then
                    dgv.Rows(n).Selected = True
                Else
                    dgv.Rows(n).Selected = False
                End If
            Next
        End If
    End Sub

大まかな流れは、

  1. strQueryの作成
  2. t_sf.SelectNone()でt_sfの選択状態を解除
  3. t_sf.Table.Queryで検索
  4. 検索結果によって、t_sf.ShapeSelectedで選択状態を変更
  5. mapのfeature選択のredraw
  6. 属性テーブル表示FormのDataGridView1の行の選択状態を変更

です。

Attribute View Formのcoding

それでは、属性検索Button eventを実装します。

属性検索Button eventの実装

属性検索Button event Click発生時のcodingは、

    Private Sub ToolStripButton2_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton2.Click
        'Field Query
        Dim dlg As New frmQuery
        dlg.t_sf = t_sf
        dlg.t_map = t_map
        dlg.dgv = DataGridView1

        dlg.Show(Me)

    End Sub

属性検索Formにshapefile objectとMap ObjectとDataGridViewを渡します。

Programの実行

では、ex073を保存して実行してみましょう。

今回は、神奈川県のサンプルc14_regionDD.shpを読み込んだ後、属性値テーブル表示buttonをクリックして、属性値テーブル表示formを表示させて、属性検索ButtonをClickすると、属性検索Formが表示されます。

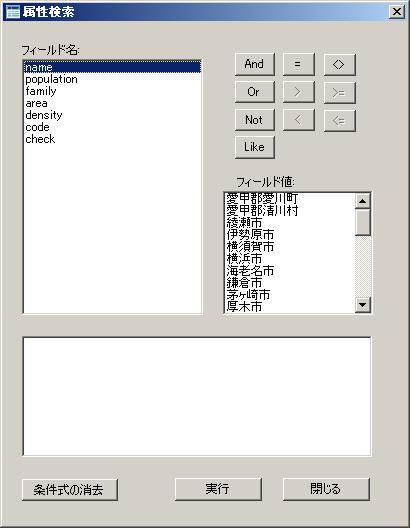

属性検索表示画面

属性検索Form上で検索条件を入力します。

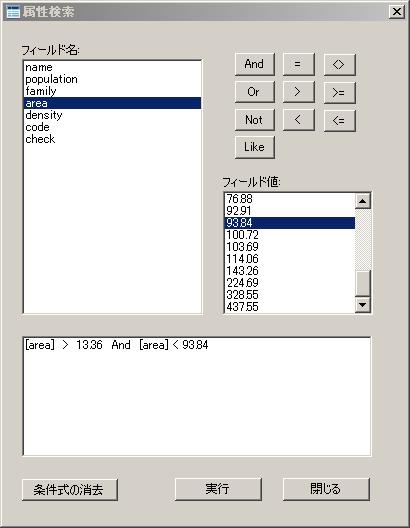

フィールド追加表示

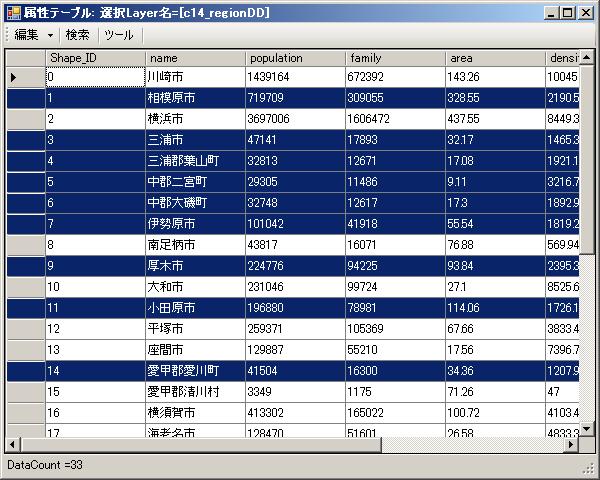

属性検索した結果の属性テーブル表示状態
属性検索した結果

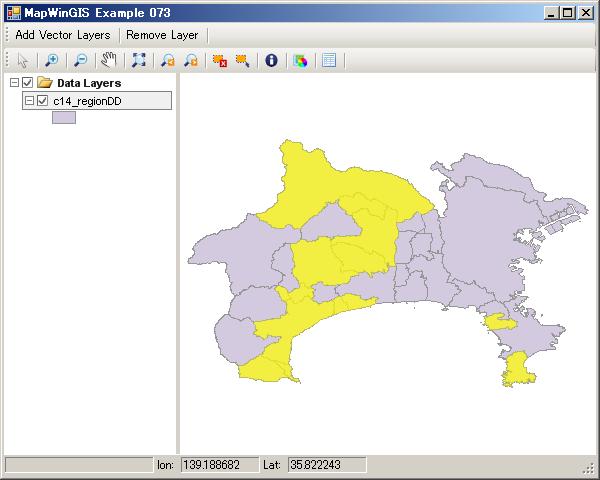

属性検索した結果のMapの状態
属性検索した結果のMap

今回のまとめ

では、今回のまとめを

  1. 属性検索の実装を行いました。
  2. フィールド名は必ず[]で囲む。

次回[Chapter 7-4]では、dbfのExportのツールの実装を行う予定です。

vb.net2010だけでなく、C#でも、visual studio2008でも動作することができます。
簡単に自前のソフトウェアにちょっとしたGIS機能を付け加えるには良いと思います。
ex073のsource codeを公開しますので、活用してください。
ただし、あくまでの自分用のサンプルですので、バグなどがある可能性が高いので、原文のままの使用は避けてください。

サンプルコードおよびサンプルデータを使って、お使いのPCの不具合が生じても一切責任は持てませんので、あくまでも自己責任にて使用してください。

Exercise

今回のProgramを少し発展させて以下の項目を付け加えてみてください。

  1. 属性検索の選択状態を反転させるcodeを追加する。
  2. 空間検索Formの作成をしてみる。
