rasterデータの読み込みexample [Chapter 3-2]

gridデータの読み込みexample

[Chapter 3-2]では[Chapter 3-1]で作成したプログラムに、grid format dataを追加していきます。
raster imageやdemファイルなどをgridデータとして読み込む場合に使用します。

ここで、MapWInGISで取り扱うことができるdata fromatをおさらいしておきます。
詳しくは、MapWinGIS Overviewを見てください。

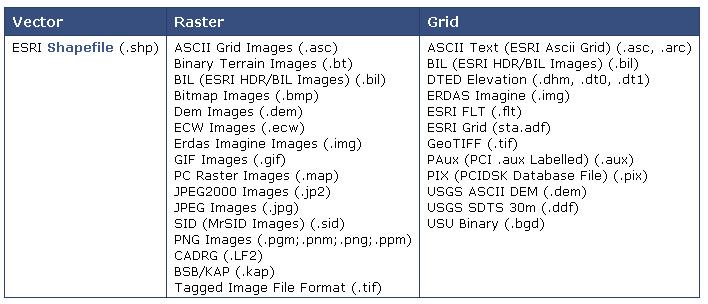

data format
です。
多くのgrid data formatに対応しています。
今回は、gridデータとして、rasterと同じ arcimgtifの3種類を読み込んで描画してみます。

Program開発環境は、Visual Basic.NET 2010です。
Visual Sutdioの使い方は、一通り問題なく操作でき、一度はGUIのprogramを作成したことがある中級者を対象にしています。 したがって、vb.netの操作に関しては、端折ります。

Map controlの登録

Map Controlの登録については、[Chapter 1]を見てください。

Program Coding

まずは、From designをして、Codingします。

Form Design

Form designはiconを使ってtoolbarにsettingします。

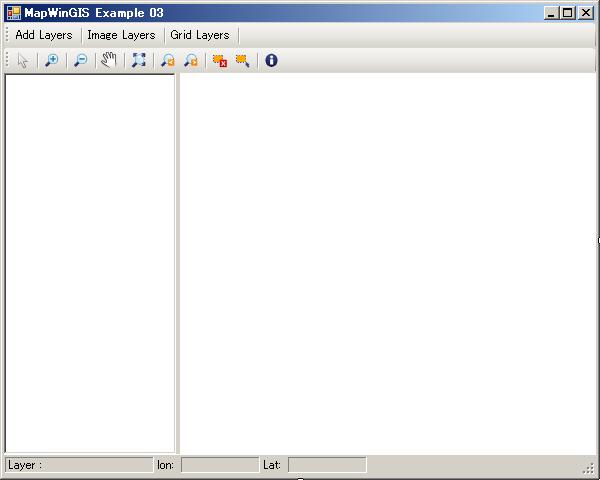

こんな感じ、
Form Design

AxMap1のプロパティの変更
CursorMode → cmNone
MapUnits → umDecimalDegrees (サンプルの神奈川県のshape fileがJGD2000世界測地系)
SendMouseDown → True
SendMouseMove → True
SendMouseUp → false

ここで、mouse eventを利用するには、必ずSendMouse~~をtrueにしてください。falseではeventを捕まえることができません。

参照の追加

gridファイルとしてrasterを取り扱う場合、dllを参照追加します。
追加するdllは、MapWinUtility.dllです。
参照先は、MapWindowをインストールした場所にあります。defaultでは、C:¥Program Files¥MapWindowのなかにあります。

Coding

ToolStrip1

Grid layersの追加
ToolStrip1

Grid layersを以下のようにします。

    Private Sub ToolStripButton3_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton3.Click
        'add grid layer
        Dim imgfile As MapWinGIS.Image
        Dim openDlg As OpenFileDialog = New OpenFileDialog()
        Dim handle As Integer
        Dim ext As String = ""

        'Create an instance for the grid raster
        Dim grid As New MapWinGIS.Grid()
        'Create a new grid header object
        Dim gridHeader As New MapWinGIS.GridHeader()

        'initialize dialog
        openDlg.Filter = "Supported Raster Formats|*.asc;*.img;*.tif|ASCII Grid Images (*.asc)|*.asc|Erdas Images (*.img)|*.img|GeoTIF (*.tif)|*.tif"
        openDlg.CheckFileExists = True

        If (openDlg.ShowDialog(Me) = DialogResult.OK) Then

            'get the extension of the file
            ext = System.IO.Path.GetExtension(openDlg.FileName)

            If (ext = ".tif" Or ext = ".asc" Or ext = ".img") Then

                'Open the grid
                If (ext = ".tif") Then
                    grid.Open(openDlg.FileName,
                              MapWinGIS.GridDataType.DoubleDataType,
                              False,
                              MapWinGIS.GridFileType.GeoTiff,
                              Nothing)
                ElseIf (ext = ".asc") Then
                    grid.Open(openDlg.FileName,
                              MapWinGIS.GridDataType.DoubleDataType,
                              False,
                              MapWinGIS.GridFileType.Ascii,
                              Nothing)

                ElseIf (ext = ".img") Then
                    grid.Open(openDlg.FileName,
                              MapWinGIS.GridDataType.DoubleDataType,
                              False,
                              MapWinGIS.GridFileType.Esri,
                              Nothing)
                End If

                'Get the header of the raster
                gridHeader = grid.Header

                'Create a raster grid color scheme
                Dim gridScheme As New MapWinGIS.GridColorScheme()

                'Assign the no data color to lack
                gridScheme.NoDataColor =
                    System.Convert.ToUInt32(
                    System.Drawing.ColorTranslator.ToOle(Color.Transparent))

                'Set the attributes of the color scheme
                gridScheme.UsePredefined(CDbl(grid.Minimum),
                                       CDbl(grid.Maximum),
                                       MapWinGIS.PredefinedColorScheme.SummerMountains)

                'Convert the grid to an image
                'Create a Utili instance
                Dim mapUtil As New MapWinGIS.Utils()

                imgfile = New MapWinGIS.ImageClass()

                'and use it to convert the grid to the image
                imgfile = mapUtil.GridToImage(grid, gridScheme, Nothing)

                'Finally add the layer to the map
                handle = AxMap1.AddLayer(imgfile, True)

                rootNode.Nodes.Add(System.IO.Path.GetFileNameWithoutExtension(grid.Filename))

            End If
        End If

    End Sub

shape fileの読み込みと同じような流れになっています。

  1. MapWinGIS.grid objectを作成します。
  2. gridデータとして arcimgtifの3種類のみ選択できるようにopenDialogを設定します。
  3. grid.Openでrasterをgridデータとして読み込みます。
  4. colorschemeを設定します。
  5. Dim mapUtil As New MapWinGIS.Utils()でmapUtilをinstanceします。
  6. MapWinGIS.ImageClassをnewでimgfileを作成する。
  7. myUtil.GridToImageでgridをimagefileに変換します。
  8. AxMap1.AddLayer(imgfile, True)で描画する。

これだけでrasterをgridとして読み込んで表示されます。

Programの実行

ex03のprojectを保存後、実行してみましょう。

Grid Layerをクリックするとファイル選択ダイアログが表示されます。
拡張子がasc,img,tifだけを選択でいるようになっています。他のgrid formatを読み込む場合は、追加してください。

サンプルの神奈川県の標高rasterの(tif)を読み込んでみます。
このサンプルtifはGeotiffですので、緯度経度情報を持っているため、mousemoveで緯度経度が変わります。
また、shape fileのoverlayすることができます。

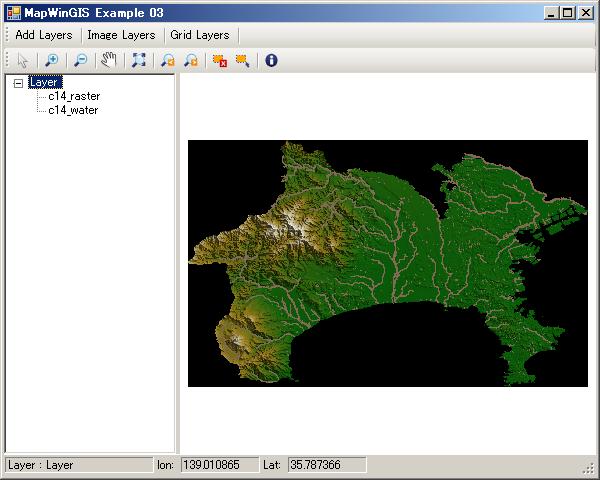

神奈川県の標高rasterの(tif)を読み込んだ例

サンプルの神奈川県の標高値のASCII Grid Images (asc)を読み込んでみます。
ASCII Grid Imagesはgridデータとしても読み込むことができますが、ASCIIデータですので、editorで中身を見ることができます。 simulationの解析結果などで私がよく使うformatです。
これも、座標情報を持っているため、shape fileのoverlayすることができます。
神奈川県の標高値のASCII Grid Images (asc)を読み込んだ例

今回追加したprogramで、gridScheme.NoDataColorでNoDataの場合は透過するようにしていますが、うまく機能してません。
これは、ちょっと調べてみる必要がありますね。

今回のまとめ

  1. rasterをgridデータして読み込んで描画する。
  2. gridcolorschemeでcolorの設定をする。
  3. その他機能の追加

vb.netd2010だけでなく、C#でも、visual studio2008でも動作することができます。
簡単に自前のソフトウェアにちょっとしたGIS機能を付け加えるには良いと思います。
今回は 追加部分が少ないのでsource code sampleはありません。raster dataと同じサンプルデータを使用しています。
サンプルコードあるいはサンプルデータを使って、お使いのPCの不具合が生じても一切責任は持てませんので、あくまでも自己責任にて使用してください。

Exercise

今回のProgramを少し発展させて以下の項目を付け加えてみてください。

  1. rasterの個別属性値を取得してみる。
  2. 他のraster formatにも対応してみる。
  3. gridColorschemeを自前で用意してみる。

参考となる資料は、MapWinGIS documentationを活用すると良いでしょう。
