.NETで電子国土地図を使ってみる。[Chapter 5]

電子国土地図を使ってみる。[Chapter 5]

今回は、OpenLayersのjavascriptの関数に値を渡してみます。
これができると、javascriptと.netとの値の受け渡しができるようになって、vb.net上でOpenLayersのオブジェクトを制御することができます。

codeprojectのVB.NET/C# and JavaScript communicationにjavascriptとの連携について書いてありました。 私が書いているよりも、とても参考になります。

基本的なことは[Chapter 5]で終わります。
今後は、

  1. mouse eventの実装
  2. shape fileのoverlay(ここが難しそう。。。)
  3. 平面直角座標系から緯度経度変換
  4. rasterのoverlay
  5. sqliteの実装
  6. spatialiteの実装
  7. MapWinGISとの連携

についてアプリケーションの実装を行っていきます。 が、無精なもので。。。
完成はいつになるやら・・・
MapWinGISのwikiも目次だけだし、これについては自分の覚え書き程度で書き留めておかないといけませんな。

準備

今回も、特に準備するものは、ありません。
Visual Basic 2010を使います。(たぶんvb.net2008でも大丈夫でしょう。)
vb.net上で作成した理由は、デスクトップGISとの連携や.net Frameworkでhtmlやxmlを利用したいと考えているからです。

vb.netのデザイン

まずは、vb.netを起動して、適当なプロジェクト名で新規作成します。
使用するコントロールは、Toolstrip,StatusStrip,WebBrowserの3つです。 いつもながらかんたんですな。

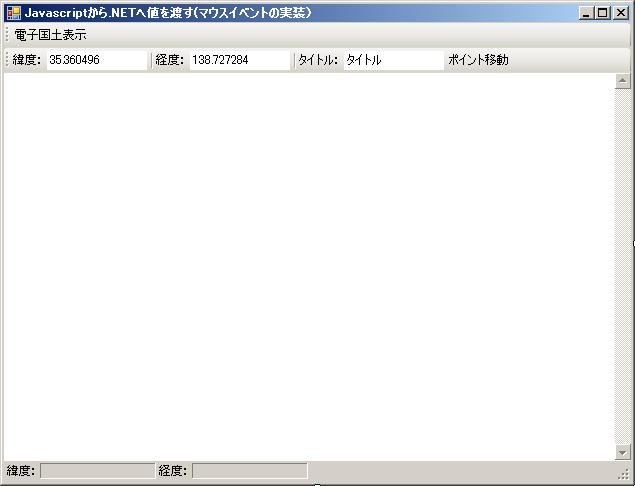

デザインイメージ

サンプルコード

Googlemap APIとよく似ているので、簡単にOpenLayersに対応したjavascriptに変更できますね。

短いので、一気にいきます。
コードはこんな感じです。

Imports System
Imports System.IO
Imports System.Text
Imports System.Web
Imports System.Xml
Imports System.Security.Permissions

Public Class Form1

    Private Sub Form1_Load(sender As System.Object, e As System.EventArgs) Handles MyBase.Load
        Me.Width = 800
        Me.Height = 600
        Me.Width = 800
        Me.Height = 600

        ToolStripButton2.PerformClick()

    End Sub

    Private Sub ToolStripButton2_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton2.Click
        'ObjectForScripting WebBrowser
        'コントロールに表示されるWebページ内のスクリプトコードから
        'アクセスできるオブジェクトを取得または設定します。
        WebBrowser1.ObjectForScripting = New ExtOpenLayersObj 'クラスのインスタンスを渡す

        '電子国土地図表示
        Dim lat As String = ToolStripTextBox1.Text
        Dim lng As String = ToolStripTextBox2.Text


        WebBrowser1.DocumentText = kokudoOpenLayers2(Double.Parse(lat), Double.Parse(lng))
    End Sub

    Private Function kokudoOpenLayers2(ByRef lat As Double, ByRef lng As Double) As String

        Dim txtHtml As String = ""

        txtHtml = txtHtml & "<html>" & vbCrLf
        txtHtml = txtHtml & "<head>" & vbCrLf
        'txtHtml = txtHtml & "<script type=""text/javascript"" src=""http://openlayers.org/api/OpenLayers.js"" charset=""UTF-8""></script>"& vbCrLf
        'txtHtml = txtHtml & "<script type=""text/javascript"" src=""http://portal.cyberjapan.jp/sys/OpenLayers-2.11/OpenLayers.js"" charset=""UTF-8""></script>" & vbCrLf
        txtHtml = txtHtml & "<script type=""text/javascript"" src=""http://tys-yokohama.com/OpenLayers-2.11/OpenLayers.js"" charset=""UTF-8""></script>" & vbCrLf
        'txtHtml = txtHtml & "<script type=""text/javascript"" src=""http://portal.cyberjapan.jp/sys/v4/webtis/webtis_v4.js"" charset=""UTF-8""></script>" & vbCrLf
        txtHtml = txtHtml & "<script type=""text/javascript"" src=""http://tys-yokohama.com/v4source/webtis_v4.js"" charset=""UTF-8""></script>" & vbCrLf
        'txtHtml = txtHtml & "<link rel=""stylesheet"" href=""http://portal.cyberjapan.jp/sys/v4/css/webtis.css"" type=""text/css"">" & vbCrLf
        txtHtml = txtHtml & "<script type=""text/javascript"">" & vbCrLf
        txtHtml = txtHtml & "var map = null;" & vbCrLf
        txtHtml = txtHtml & "var markers = null;" & vbCrLf
        txtHtml = txtHtml & "var initCX = " & lng.ToString.Trim & ";" & vbCrLf
        txtHtml = txtHtml & "var initCY = " & lat.ToString.Trim & ";" & vbCrLf
        txtHtml = txtHtml & "var initZoomLv = 5;" & vbCrLf
        txtHtml = txtHtml & "var projection900913 = new OpenLayers.Projection(""EPSG:900913"");" & vbCrLf
        txtHtml = txtHtml & "var projection4326 = new OpenLayers.Projection(""EPSG:4326"");" & vbCrLf
        txtHtml = txtHtml & "function init(){" & vbCrLf
        txtHtml = txtHtml & "   var maxExtent = new OpenLayers.Bounds(-20037508, -20037508, 20037508, 20037508);" & vbCrLf
        txtHtml = txtHtml & "   var restrictedExtent = maxExtent.clone();" & vbCrLf
        txtHtml = txtHtml & "   var maxResolution = 156543.0339;" & vbCrLf

        txtHtml = txtHtml & "   var options = {" & vbCrLf
        txtHtml = txtHtml & "       controls: [" & vbCrLf
        txtHtml = txtHtml & "           new OpenLayers.Control.Navigation({mouseWheelOptions: {interval: 100}})," & vbCrLf
        txtHtml = txtHtml & "           new OpenLayers.Control.PanZoomBar()," & vbCrLf
        txtHtml = txtHtml & "           new OpenLayers.Control.KeyboardDefaults()," & vbCrLf
        txtHtml = txtHtml & "           new OpenLayers.Control.Attribution()," & vbCrLf
        txtHtml = txtHtml & "           new OpenLayers.Control.OverviewMap()" & vbCrLf
        txtHtml = txtHtml & "           //new OpenLayers.Control.LayerSwitcher()" & vbCrLf
        txtHtml = txtHtml & "       ]," & vbCrLf
        txtHtml = txtHtml & "       projection: projection900913," & vbCrLf
        txtHtml = txtHtml & "       displayProjection: projection4326," & vbCrLf
        txtHtml = txtHtml & "       units: ""m""," & vbCrLf
        txtHtml = txtHtml & "       maxResolution: maxResolution," & vbCrLf
        txtHtml = txtHtml & "       maxExtent: maxExtent," & vbCrLf
        txtHtml = txtHtml & "       restrictedExtent: restrictedExtent" & vbCrLf
        txtHtml = txtHtml & "   };" & vbCrLf
        txtHtml = txtHtml & "   map = new OpenLayers.Map('map', options);" & vbCrLf
        txtHtml = txtHtml & "   map.addControl(new OpenLayers.Control.ScaleLine({maxWidth:200,bottomOutUnits: """" , bottomInUnits: """" ,geodesic:true}));" & vbCrLf
        txtHtml = txtHtml & "   webtisMap = new webtis.Layer.BaseMap(""webtismap"");" & vbCrLf
        txtHtml = txtHtml & "   map.addLayer(webtisMap);" & vbCrLf
        txtHtml = txtHtml & "   map.setCenter(new OpenLayers.LonLat(initCX,initCY).transform(projection4326,projection900913), initZoomLv);" & vbCrLf
        txtHtml = txtHtml & "   // Mapにクリックイベントを登録" & vbCrLf
        txtHtml = txtHtml & "   map.events.register('click', map, onMouseClick);" & vbCrLf
        txtHtml = txtHtml & "   map.events.register('mousemove', map, onMouseMove);" & vbCrLf
        txtHtml = txtHtml & "   markers = new OpenLayers.Layer.Markers( ""Markers"" );" & vbCrLf
        txtHtml = txtHtml & "   map.addLayer(markers);" & vbCrLf
        txtHtml = txtHtml & "}" & vbCrLf

        txtHtml = txtHtml & "// mouseclickイベント" & vbCrLf
        txtHtml = txtHtml & "function onMouseClick(evt) {" & vbCrLf
        txtHtml = txtHtml & "   // クリック地点の座標を取得" & vbCrLf
        txtHtml = txtHtml & "   var lonlat = map.getLonLatFromViewPortPx(evt.xy);" & vbCrLf
        txtHtml = txtHtml & "   // 地図座標に変換" & vbCrLf
        txtHtml = txtHtml & "   lonlat.transform(projection900913, projection4326);" & vbCrLf
        txtHtml = txtHtml & "   document.sample.boxLon.value = lonlat.lon;" & vbCrLf
        txtHtml = txtHtml & "   document.sample.boxLat.value = lonlat.lat;" & vbCrLf
        '.NETのSubroutineを呼び出す。
        txtHtml = txtHtml & "   window.external.MouseClick(lonlat.lat, lonlat.lon);" & vbCrLf
        txtHtml = txtHtml & "}" & vbCrLf

        txtHtml = txtHtml & "// mousemoveイベント" & vbCrLf
        txtHtml = txtHtml & "function onMouseMove(evt) {" & vbCrLf
        txtHtml = txtHtml & "   var lonlat = map.getLonLatFromViewPortPx(evt.xy);" & vbCrLf
        txtHtml = txtHtml & "   // 地図座標に変換" & vbCrLf
        txtHtml = txtHtml & "   lonlat.transform(projection900913, projection4326);" & vbCrLf
        '.NETのSubroutineを呼び出す。
        txtHtml = txtHtml & "   window.external.MouseMove(lonlat.lat, lonlat.lon);" & vbCrLf
        txtHtml = txtHtml & "}" & vbCrLf

        'Markerの描画
        txtHtml = txtHtml & "// mousemoveイベント" & vbCrLf
        txtHtml = txtHtml & "function moveToPoint(Lat, Lng, strTitle) {" & vbCrLf
        txtHtml = txtHtml & "   var lonlat = new OpenLayers.LonLat(Lng,Lat).transform(projection4326,projection900913);" & vbCrLf
        txtHtml = txtHtml & "   map.setCenter(lonlat);" & vbCrLf
        txtHtml = txtHtml & "   // markerの描画" & vbCrLf
        txtHtml = txtHtml & "   var marker = new OpenLayers.Marker(lonlat);" & vbCrLf
        txtHtml = txtHtml & "   markers.addMarker(marker);" & vbCrLf
        txtHtml = txtHtml & "}" & vbCrLf


        txtHtml = txtHtml & "</script>" & vbCrLf
        txtHtml = txtHtml & "</head>" & vbCrLf
        txtHtml = txtHtml & "<body onload=""init();"">" & vbCrLf
        txtHtml = txtHtml & "<div id=""map"" name=""map"" style=""width: 100%; height:80%;""></div>" & vbCrLf
        txtHtml = txtHtml & "<form name=""sample"">" & vbCrLf
        txtHtml = txtHtml & "<div>チェックのためのhtml出力</div>" & vbCrLf
        txtHtml = txtHtml & "<div>" & vbCrLf
        txtHtml = txtHtml & "緯度:<input type=""text"" name=""boxLat"" />" & vbCrLf
        txtHtml = txtHtml & "経度:<input type=""text"" name=""boxLon"" />" & vbCrLf
        txtHtml = txtHtml & "</div>" & vbCrLf
        txtHtml = txtHtml & "</form>" & vbCrLf
        txtHtml = txtHtml & "</body>" & vbCrLf
        txtHtml = txtHtml & "</html>" & vbCrLf

        kokudoOpenLayers2 = txtHtml

    End Function

    Private Sub ToolStripButton1_Click(sender As System.Object, e As System.EventArgs) Handles ToolStripButton1.Click
        'ポイント移動ボタン
        WebBrowser1.Document.InvokeScript("moveToPoint", _
                                  {CDbl(ToolStripTextBox1.Text), _
                                   CDbl(ToolStripTextBox2.Text), _
                                   CStr(ToolStripTextBox3.Text)})

    End Sub
End Class


<PermissionSet(SecurityAction.Demand, Name:="FullTrust")> _
<System.Runtime.InteropServices.ComVisibleAttribute(True)> _
Public Class ExtOpenLayersObj
    Public Sub MouseClick(ByVal lat As Double, ByVal lng As Double)
        MsgBox("OpenLayers" & vbCrLf & _
                        "緯度:" & Format(lat, "###.######").ToString & vbCrLf & _
                        "経度:" & Format(lng, "###.######").ToString, MsgBoxStyle.OkOnly, _
                        "OpenLayersから取得")
        'Form1.ToolStripStatusLabel2.Text = Format(lat, "###.######").ToString
        'Form1.ToolStripStatusLabel4.Text = Format(lng, "###.######").ToString

    End Sub

    Public Sub MouseMove(ByVal lat As Double, ByVal lng As Double)
        'MsgBox("Googlemap" & vbCrLf & _
        '                "緯度:" & lat.ToString & vbCrLf & _
        '                "経度:" & lng.ToString, MsgBoxStyle.OkOnly, "Javascriptから取得")
        Form1.ToolStripStatusLabel2.Text = Format(lat, "###.######").ToString
        Form1.ToolStripStatusLabel4.Text = Format(lng, "###.######").ToString

    End Sub
End Class

プログラムの説明

注意点jacascriptを弊社のURLに設置して呼び出しています。 この部分は、本家を参照してください。 弊社のSercerのdirectory構成で変更になる可能性があります。

プログラムとしては、

  1. javascriptから呼び出すExternalGMapObjクラスを作成して、その中でMouseClickとMouseMove subroutineを作成しておきます。
  2. 「window.external.[VBのパブリックルーチン]」で.NETのpublic subroutineを呼び出します。
  3. javascript側でfunction moveToPointを作成して、処理をプログラムします。
  4. .net側で「ポイント移動」ボタンをクリックした場合の処理をプログラムします。

簡単にjavascriptの関数に.NET側の値に渡すことができました。

プログラムの実行

それでは、実行してみましょう。
プログラムを起動すると地図が表示されます。

「ポイント移動」ボタンをクリックした場合、toolstrip内のtextboxの緯度経度に移動して、マーカーが描画されます。 Googlemapのサンプルと同じようにタイトルを入力しても、tooltipsでマーカーにmouseoverすると表示されません。ここのところは、作成中です。
指定した緯度経度にmarkerを描画した例

基本的は機能だけをチェックしてみましたが、いろいろと応用すれば、非常におもしろいソフトウェアができあがりますね。

サンプルコードをこちらにアップしておきます。使用する際は自己責任にて使って下さい。

それでは、今回の.NETで電子国土地図を使ってみるシリーズは、終了します。
